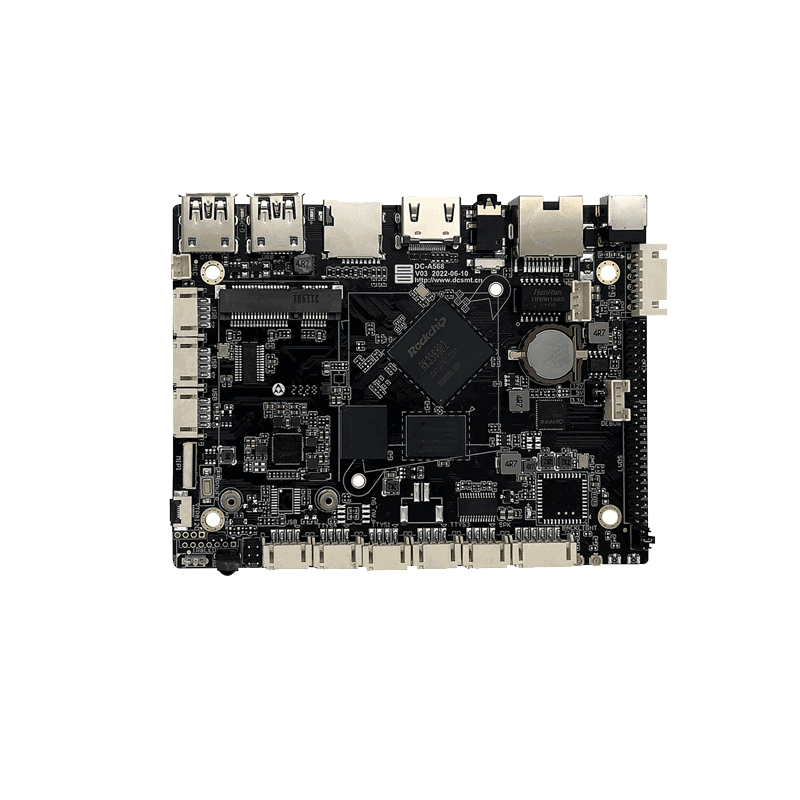

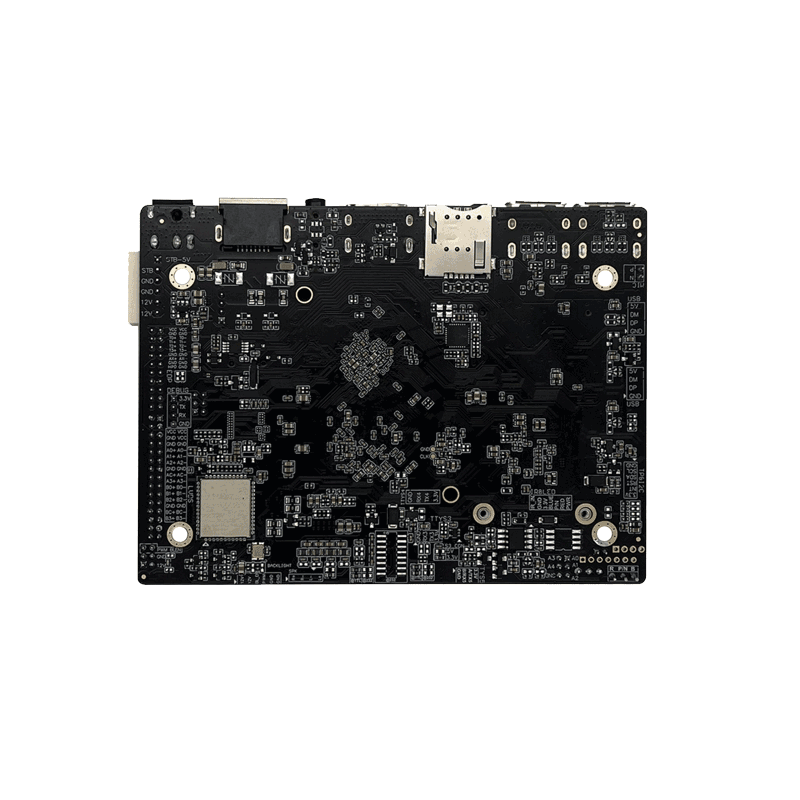

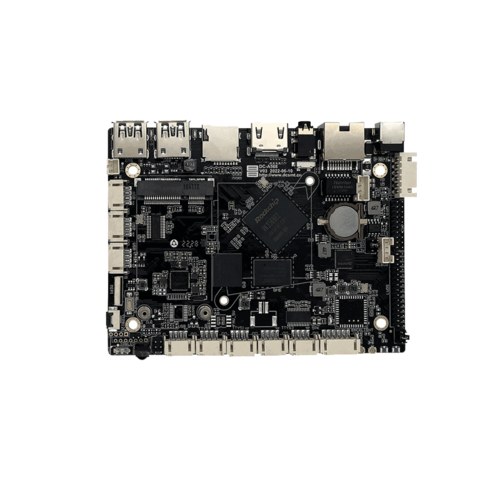

DC_A568


DC_A568_V03，瑞芯微RK3568主控，低功耗高性能，集成第3代NPU，支持多屏异显功能，多路显示输出 ：LVDS/HDMI/MIPI/EDP，支持USB/TTL/RS232/485/I2C，适配Android/linux系统，提供源代码DEMO，适合apk开发。
类型：公板
价格：￥1.00
规格：多屏异显
13378450634 在线留言
产品保证
实力工厂
退换无忧
1年质保
官方正品
首单优惠
产品详情
资料下载
常见问题
应用场景
核心器件
CPURK3568，四核 64 位 Cortex-A55，主频最高 2.0GHz
GPUARM G52 2EE，支持 OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1，内嵌高性能 2D加速硬件
内存LPDDR4X 1GB/2GB(默认)/4GB/8GB
Flash 存储器EMMC 8G(默认)/16/32G/64G/128GB(可选)
存储器扩展最高支持 128GB 的 TF 卡扩展

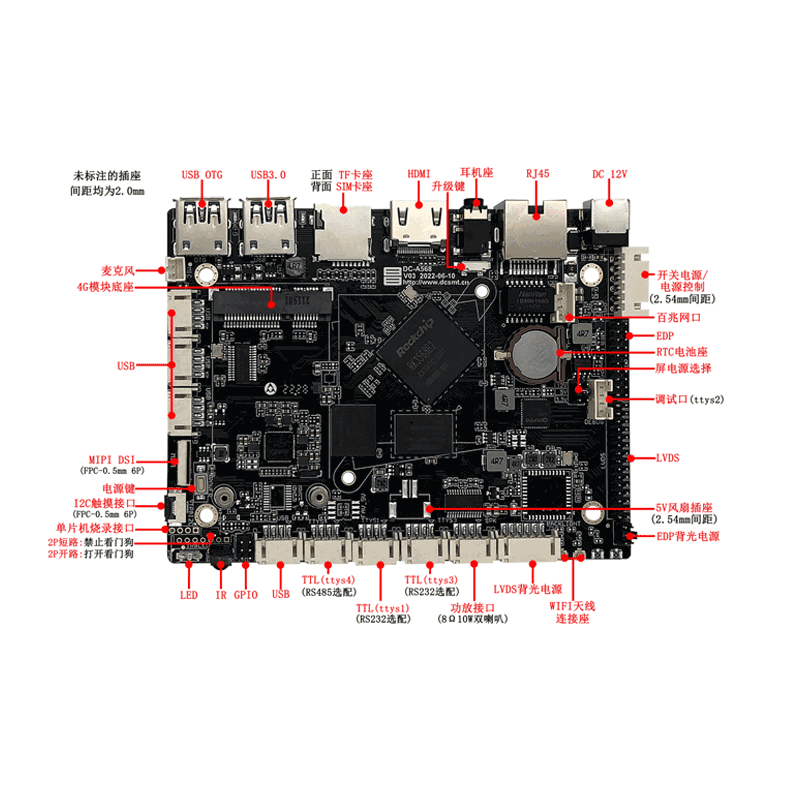

显示接口
HDMI OUT 接口HDMI2.0 最大支持 3840x2160 输出
LVDS 接口1 个，LVDS 接口（单路，6 位双路，8 位双路），最大支持分辨率 1920×1080
EDP 接口1 个，最大支持分辨率 1920×1080
MIPI DSI 接口1 个，最大支持分辨率 1920×1080
音频接口
耳机座接口1 路麦克风单声道输入（模拟信号输入），1 路音频双声道输出（模拟信号输出）
功放接口左右双声道输出，支持 8Ω 10W 双喇叭
麦克风接口1 路麦克风单声道输入（模拟信号输入）
网络支持
以太网1 个标准 RJ45 接口，1 个 2.0mm-4P 插座，10/100M 自适应以太网
WIFI/蓝牙板载 WIFI/BT 模块，支持 WiFi 2.4GHz/5GHz 双频 WiFi6（选配），支持 802.11a/b/g/n/ac协议，支持 Bluetooth 4.0（支持 BLE）
移动网络1 个内置 MINI PCI_E 座插槽，拓展连接 3G/4G 模块
基本接口
USB 2.05 个 USB Host 接口（1 个外置标准 USB 3.0 座子，4 个 2.0mm-4P 插座），用于外接高清

USB 摄像头、U 盘、键盘鼠标等设备
USB OTG1 个 USB OTG 接口用于调试系统，更新固件，也可设置为 Host 模式
串口4 路串口，其中 3 路 TTL（2 路可选配为 RS232 串口，1 路可选配为 RS485 串口），1 路 TTL调试串口
GPIO 口5 个 IO 口，支持输入、输出使用
板载 RTC支持实时时钟，1220 纽扣电池供电
定时开关机支持
硬件看门狗支持
IIC 接口1 路标准的 I2C 接口，可用于触摸、通讯
红外接收1 路红外接收头，支持红外遥控功能
其他
操作系统Android 11（默认）/debian/ubuntu18.04/ubuntu20.04/buildroot
电源插座1 个外置 DC12V 输入插座（DC-5.5*2.5MM 母座），一个 2.54mm-6P 输入插座
建议电源规格12V 2-5A（根据外设功率选择）
系统升级支持 PC/U 盘/TF 卡升级
工作环境
工作温度0℃～70℃，推荐 5℃～35℃
工作湿度10％～90％，无凝露
存储温度-30℃～75℃，推荐常温下存储



序号类型项目下载链接备注
1规格书规格书下载
2结构图结构图下载
3固件固件下载
4屏参屏参下载
5工具平台工具下载
6认证资料认证资料下载
7APIAPI下载
8视频教程视频教程下载
9系统功能说明书固件烧写流程下载
10串口说明串口说明下载
11双屏异显双屏异显下载
12双屏双触双屏双触下载
13固件修改工具固件修改工具下载








固件变更历史：

固件名称链接地址变更历史变更人变更日期
GB-RK3568-11-220906-135615-AAA.rar下载

1. 使用新版助手, 修复历史bug, 支持v03

2. 新增4g模块 测试ec20 和 ec200 是否正常联网和重连

3. 需要整体功能测试, 并作为公板固件, 需要老化测试开机超过1万次, 是作为新的公板固件使用的


2022/9/6
GB-RK3568-11-220713-151805-AAA.rar下载TF 刷固件 指示灯 交替闪烁 提示.

直到刷机完成 成功: 常亮 , 失败长灭；

拔掉U盘/SD卡板卡自动重启开机；

（以方便用户判断固件是否写入成功）sd卡烧写系统时间需要4分钟左右, 具体看sd卡的读写速度


2022/7/14
GB-RK3568-11-220623-144747-AAA.rar下载1. 增加导航栏 动态配置

隐藏导航栏

persist.ztl.systembar=0

禁止下拉状态栏

ro.forbit.showStatusBar=1

使能 底部上拉 显示 导航栏

ro.ztl.canshowSystembar=1

显示隐藏导航栏按钮:

persist.ztl.hideBtnSystemBar=1

2.增加 背光 和 lvds使能延时可以分别设置

3.修复待机时候led 指示灯状态


2022/6/23
